施工事例　No.23（重量工事）タンク据付・アンカー施工工事

謹んで新春をお祝い申し上げます。
本年も少しづつではありますがトータルニュースを更新してまいります。

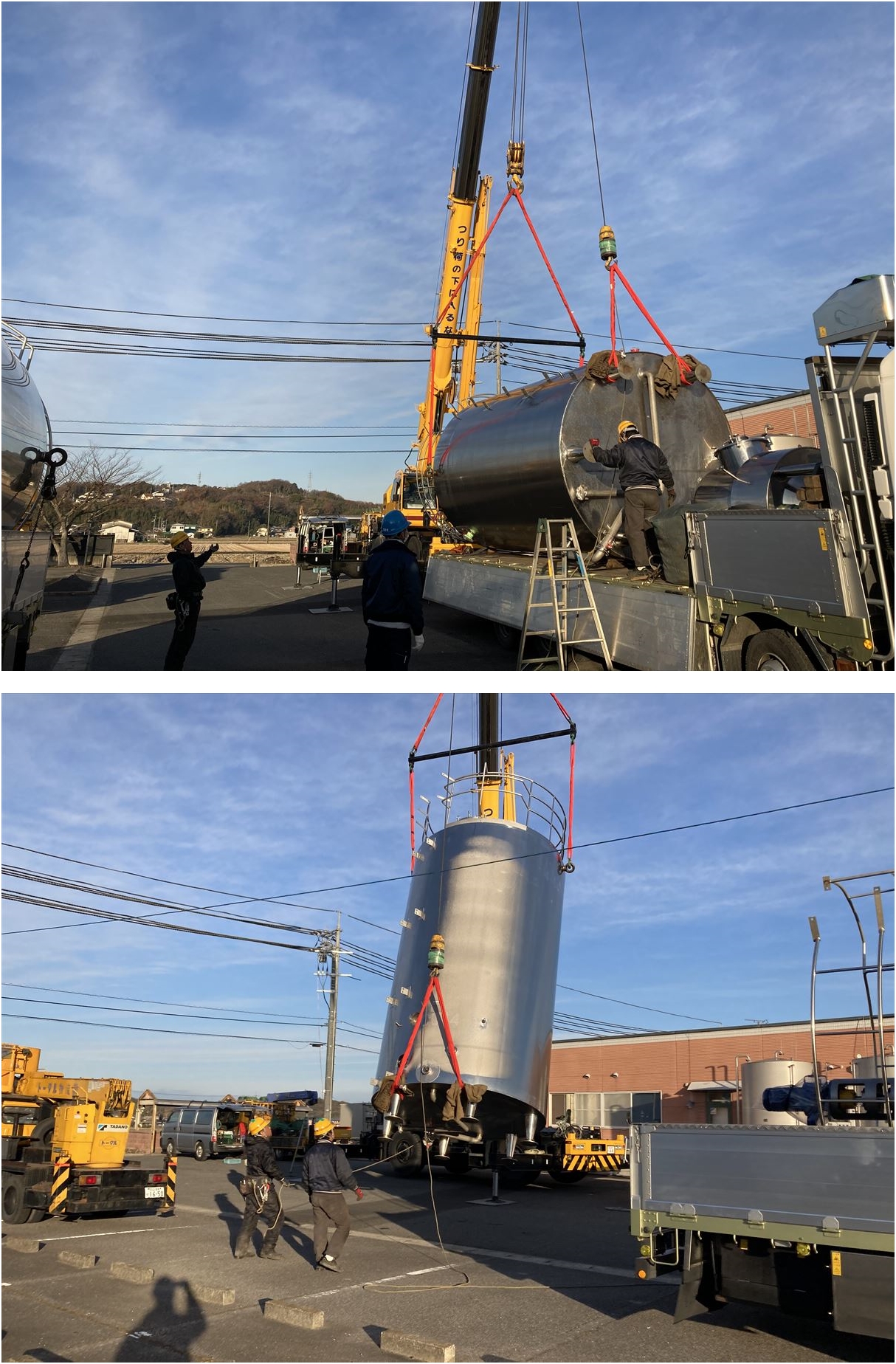

年末の事ですがタンク搬入・アンカー施工工事を承りました。

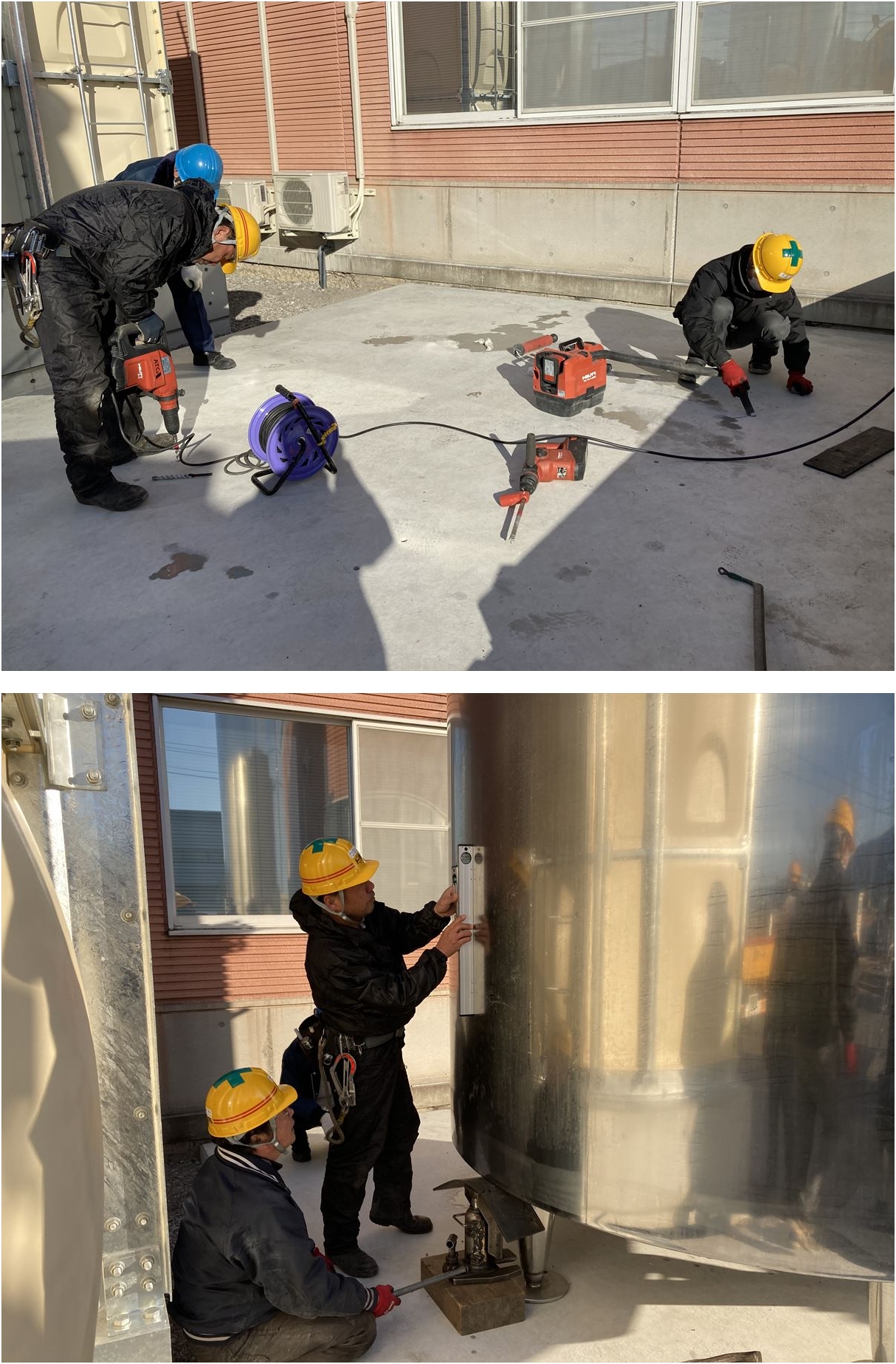

重量7ｔのステンレスタンク2基をクレーンで起して据付ました。

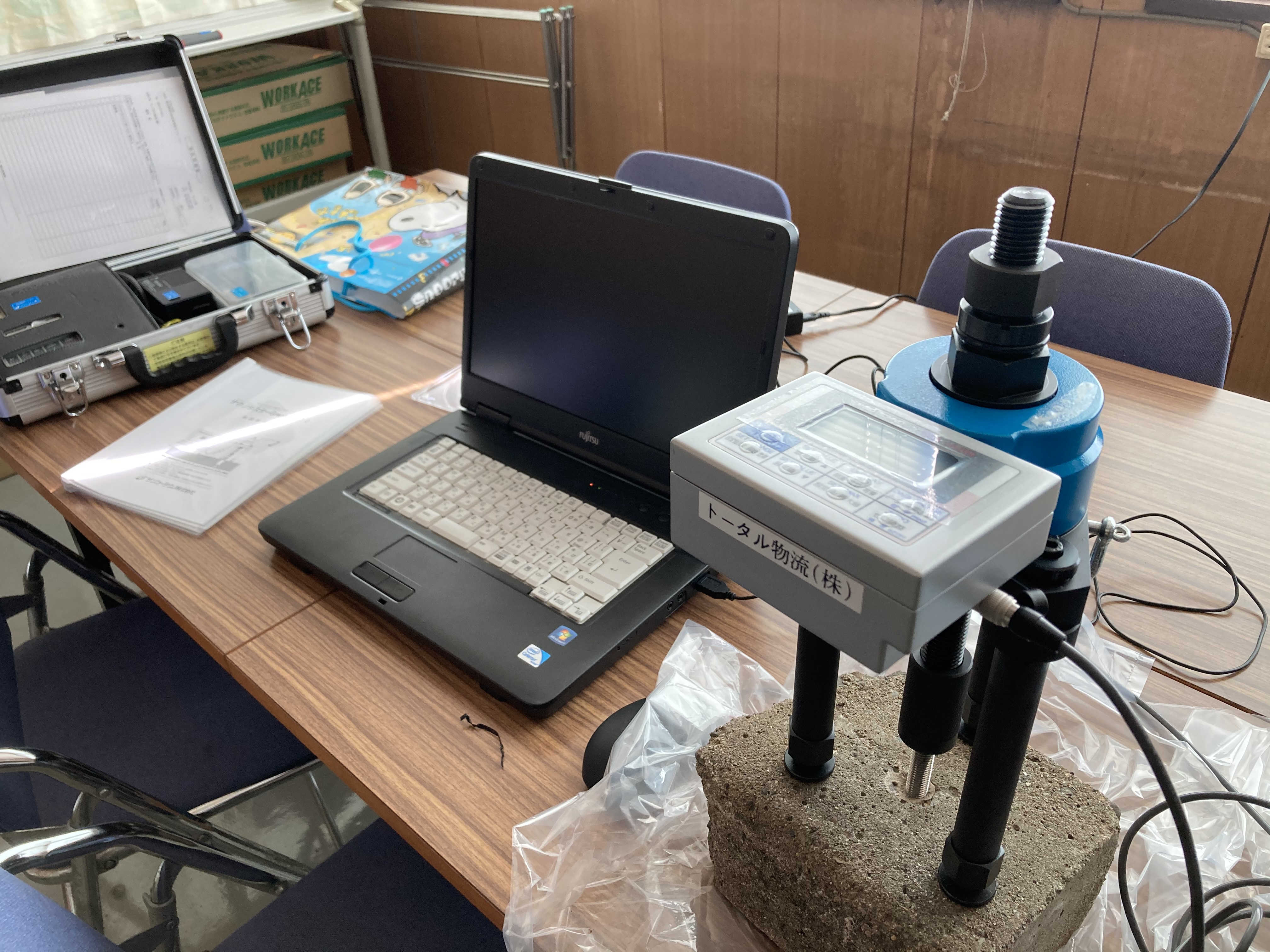

有資格者によるＭ16アンカー施工工事も同時に行いました。

運搬から搬入据付工事、アンカー施工までトータルにサポートいたします。

施工事例　No.22（重量工事）マシニングセンタ搬出運搬工事

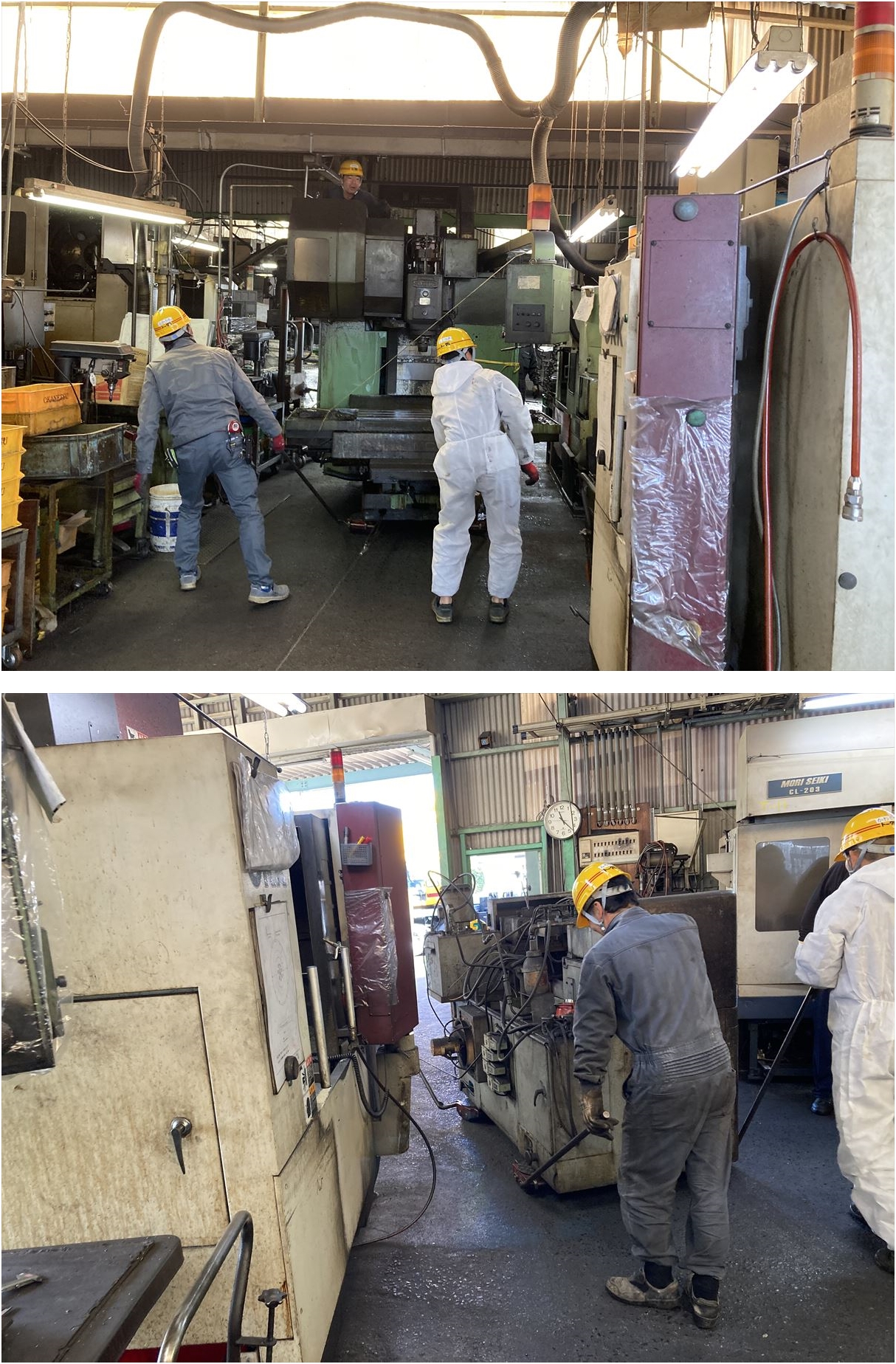

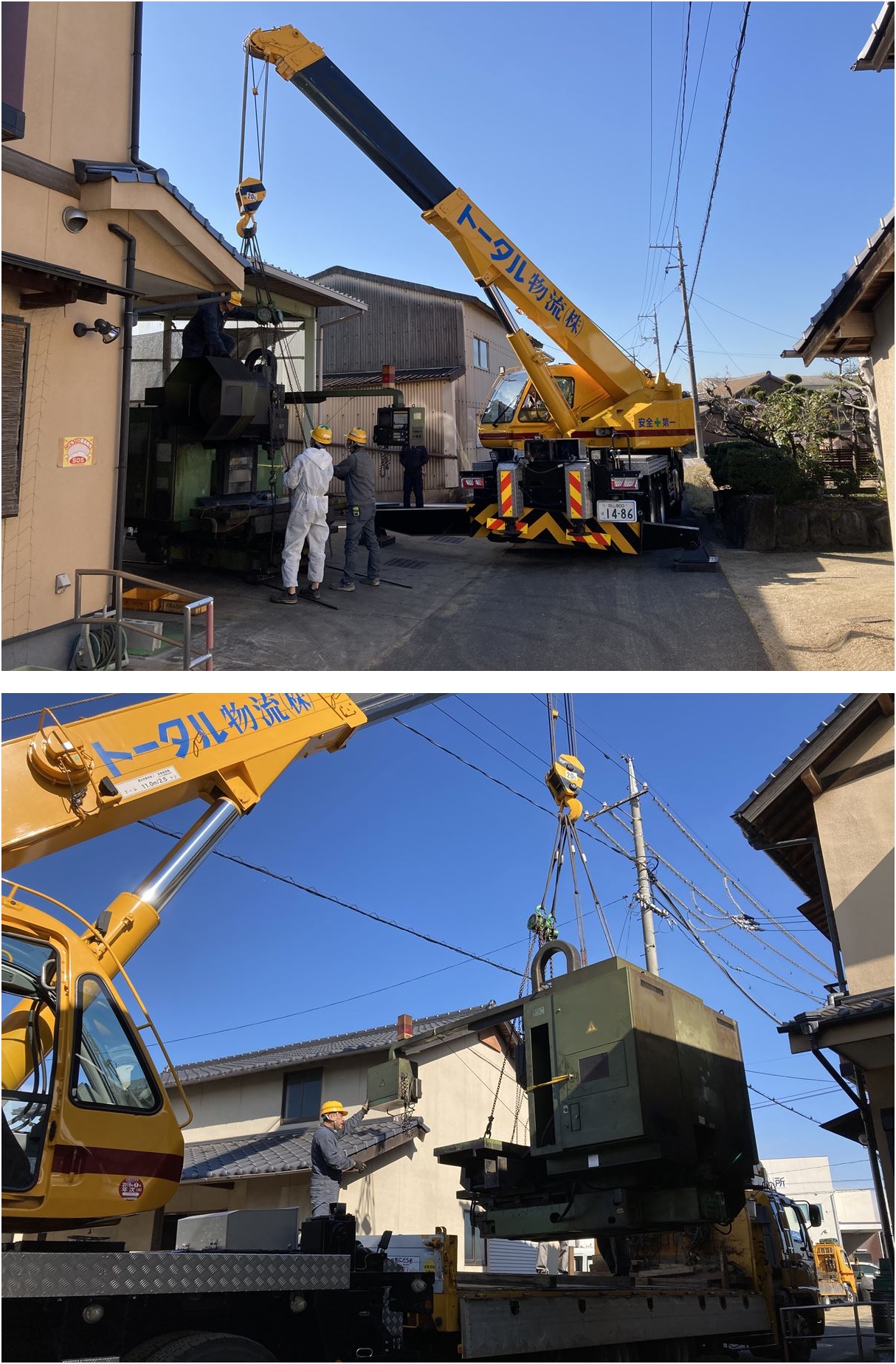

約6ｔのマシニングセンタの搬出工事及び運搬を承りました。
搬出通路確保の為他の機械を移動させてウインチ・フォークリフトを
使用して横引き作業を行い搬出となりました。
また狭小地での積込のため弊社保有のショートブームクレーンと
4ｔ車並みのサイズで積載量10ｔの特殊車両での運搬となりました。

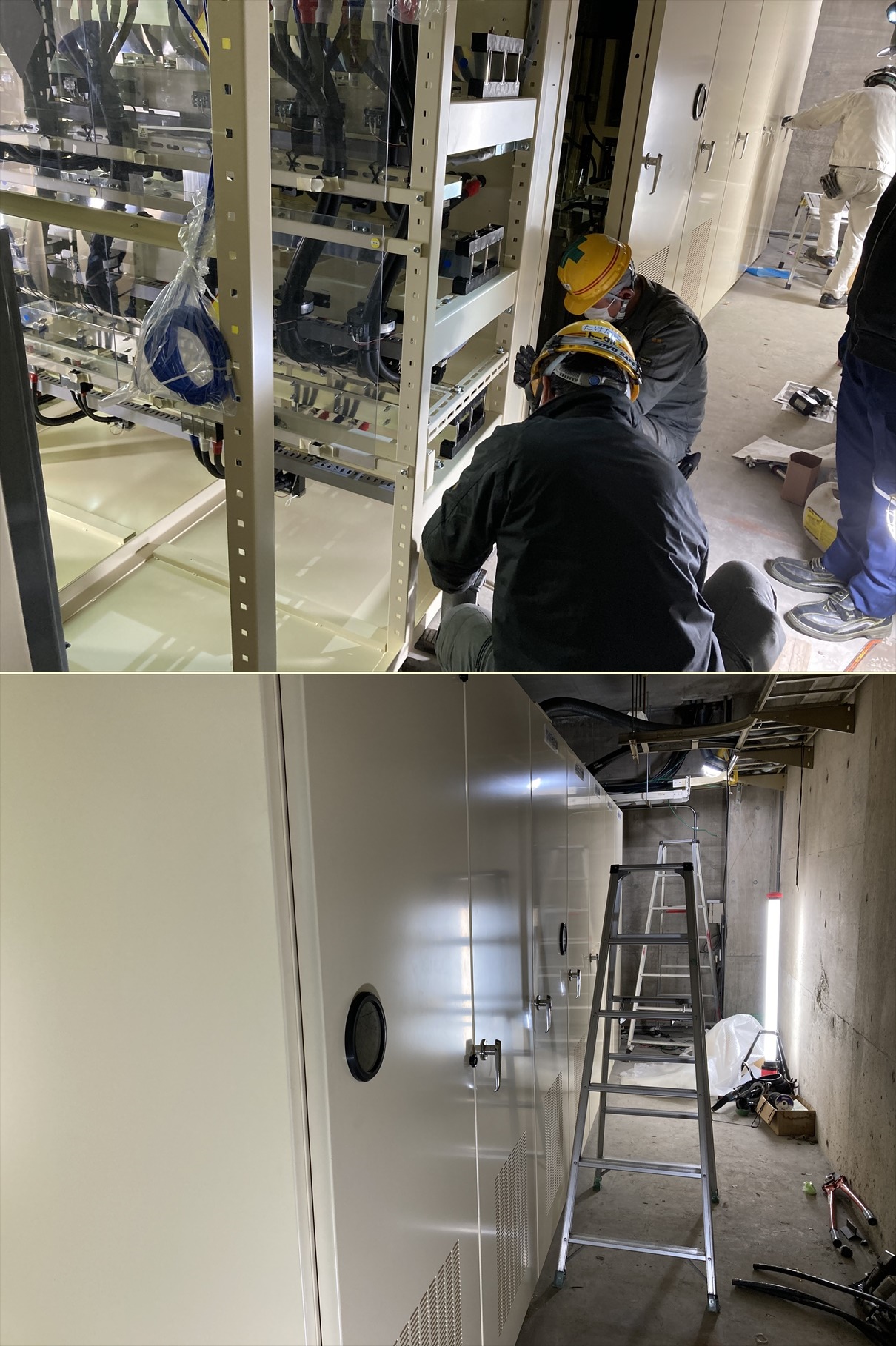

施工事例　No.21（重量工事）制御盤搬入据付工事

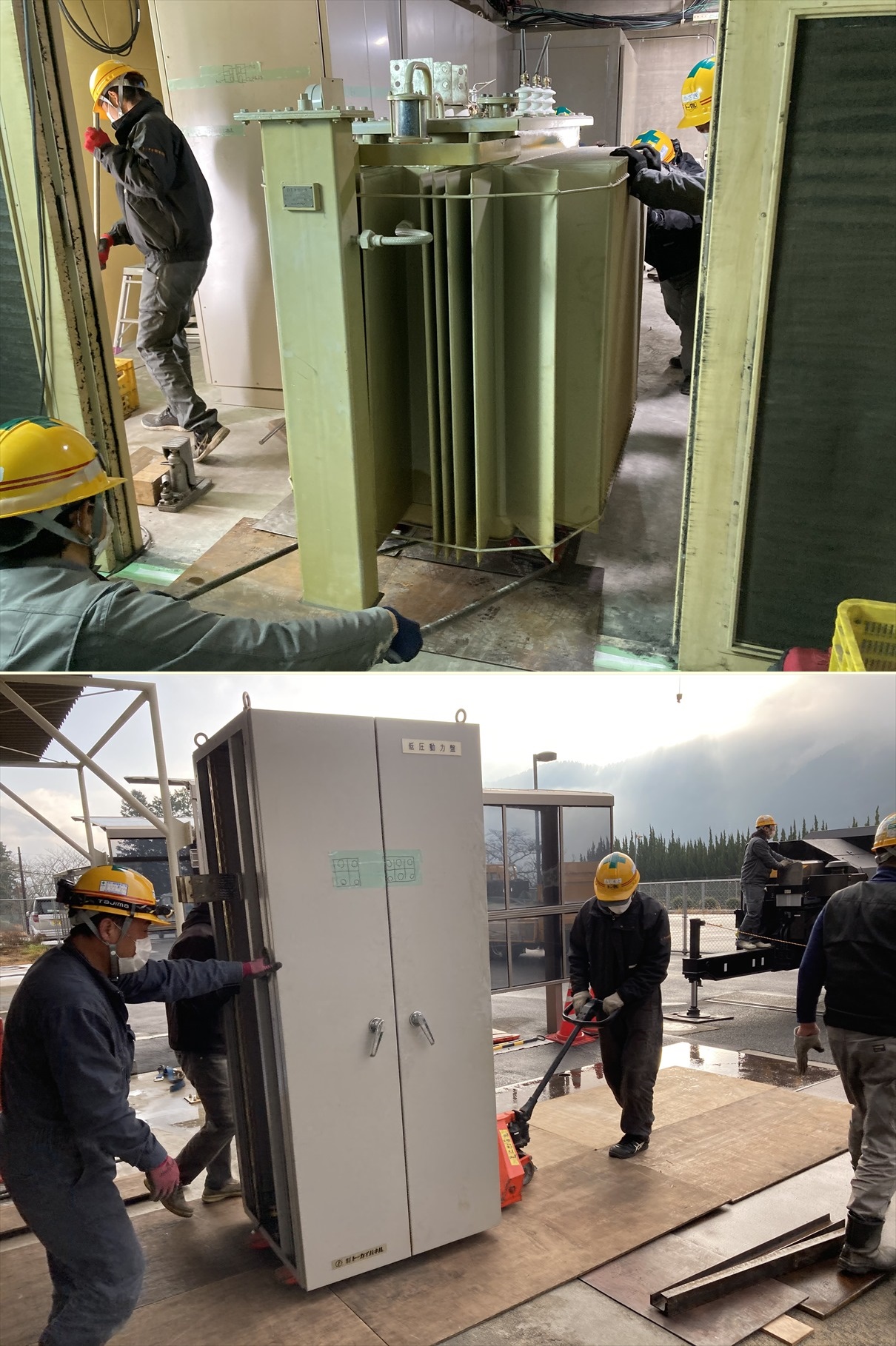

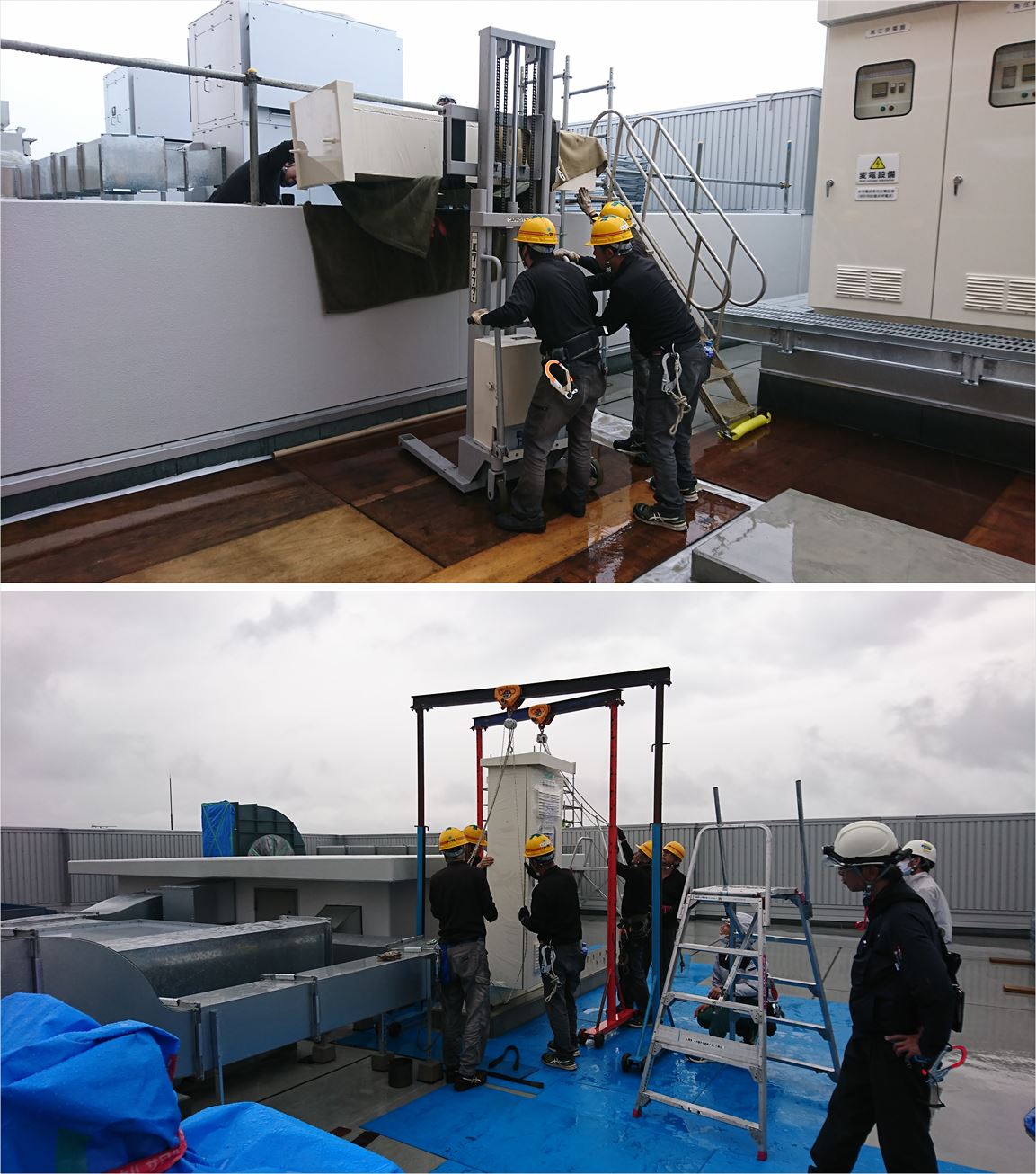

段差が数カ所ある屋上への制御盤搬入作業です。
諸事情によりクレーンは使用できない事が条件です。
一部段差が1,600ｍｍある為、精密機械の入った重量物を人力で担ぎ上げるとなると製品、作業員ともに
重大事故を起こすリスクがあります。

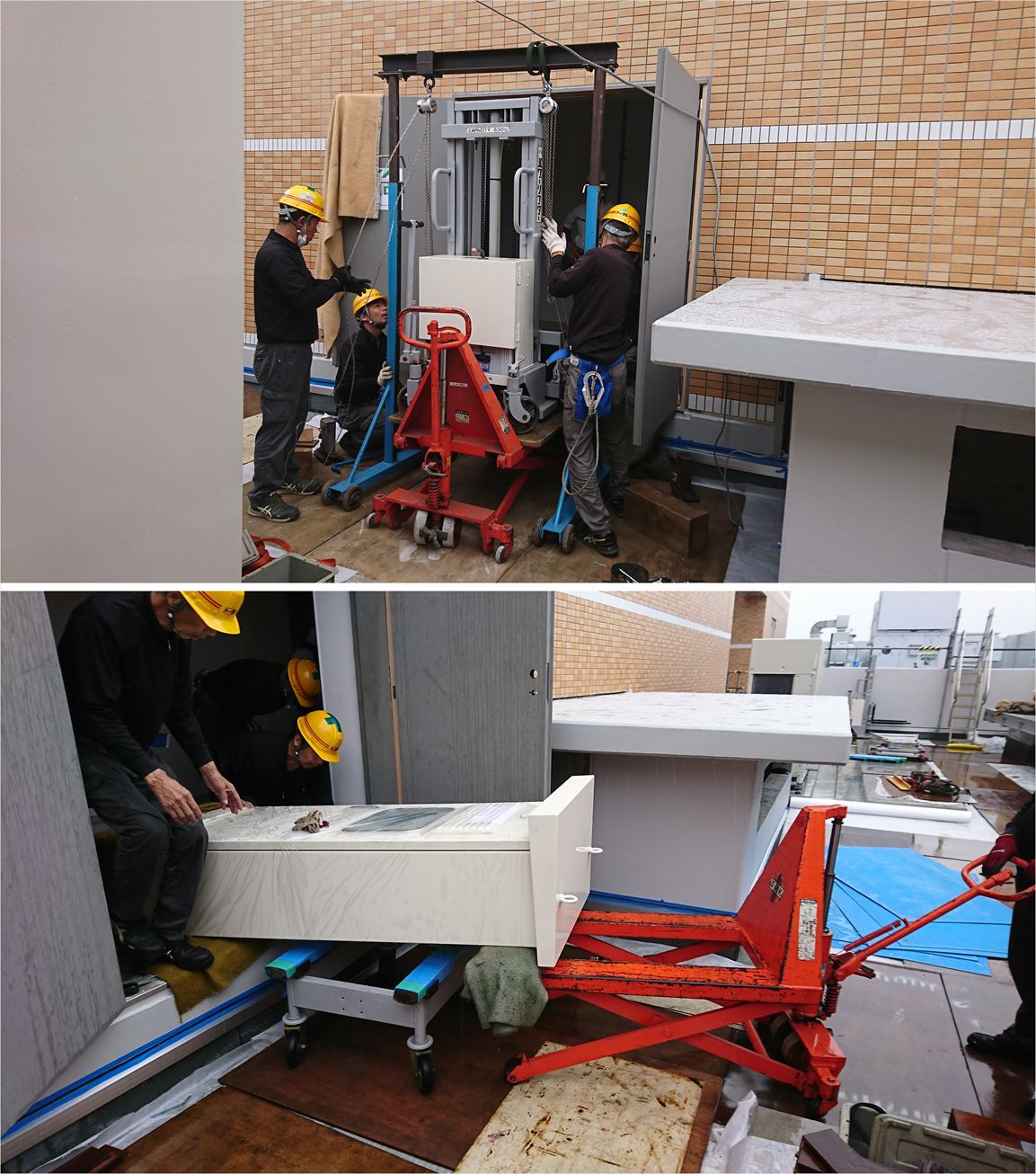

そこで弊社保有のパワーリフター（約350ｋｇ）に長爪を装着して段差をクリアする事としました。
その為、パワーリフターを搬入口から作業スペースに搬入する作業も必要となります。
制御盤の設置は基礎及びベースとあわせて300ｍｍ程上がる為、門型を使用しました。
トータル物流では豊富な経験と特殊道工具類を使いこなし安全確実な作業を行う事をお約束いたします。

施工事例　No.20（重量工事）ライン解体搬出工事

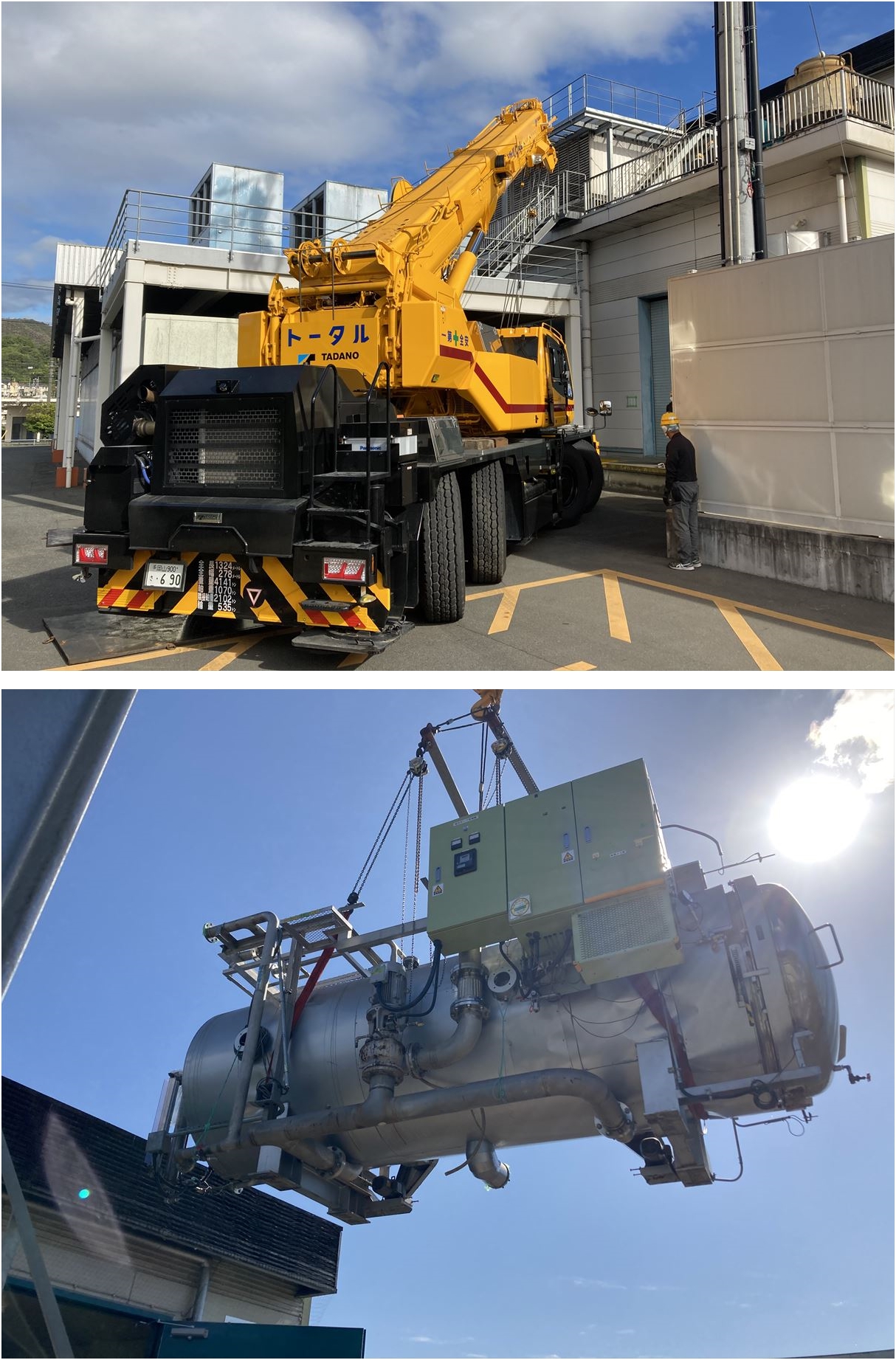

生産ラインの解体搬出工事をおこないました。
ライン解体作業で４日間、搬出に２日間の予定でおこないました。
屋上のマシンハッチから搬出する最大重量は推定10ｔとの事で
100ｔラフタークレーンを使用しました。

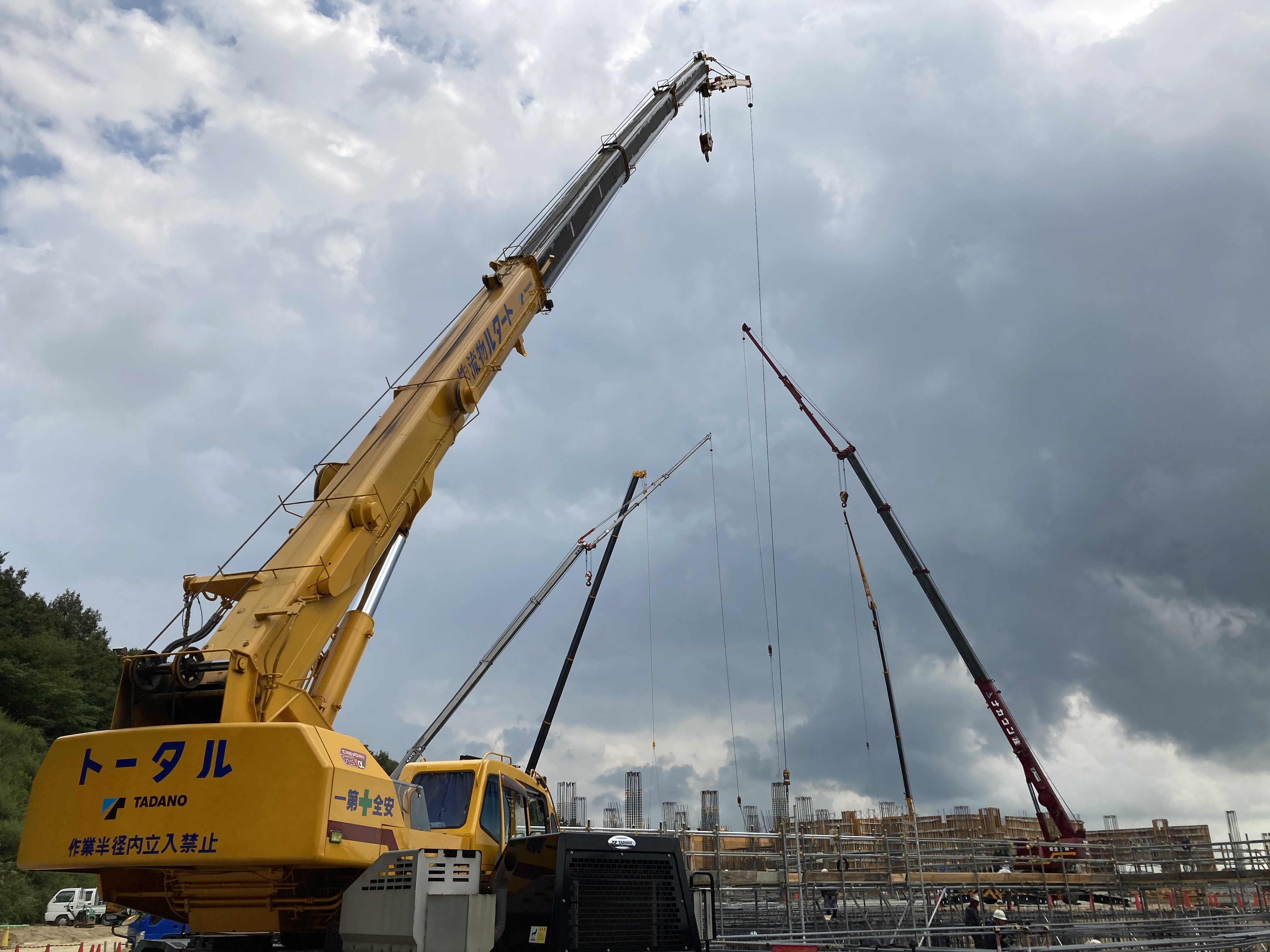

クレーン工事

トータルニュースでは重量工事を中心に配信してきましたが、
クレーン工事でも多くのお客様にご依頼を頂いています。
現在大きな建設プロジェクトに関わらせていただいています。
自分たちが関わらせて頂いた仕事が形に残っていくのは非常に誇らしいものです。
経験者、未経験問わず随時クレーンオペレーターの募集をしています。
興味のある方はお気軽にご連絡ください。

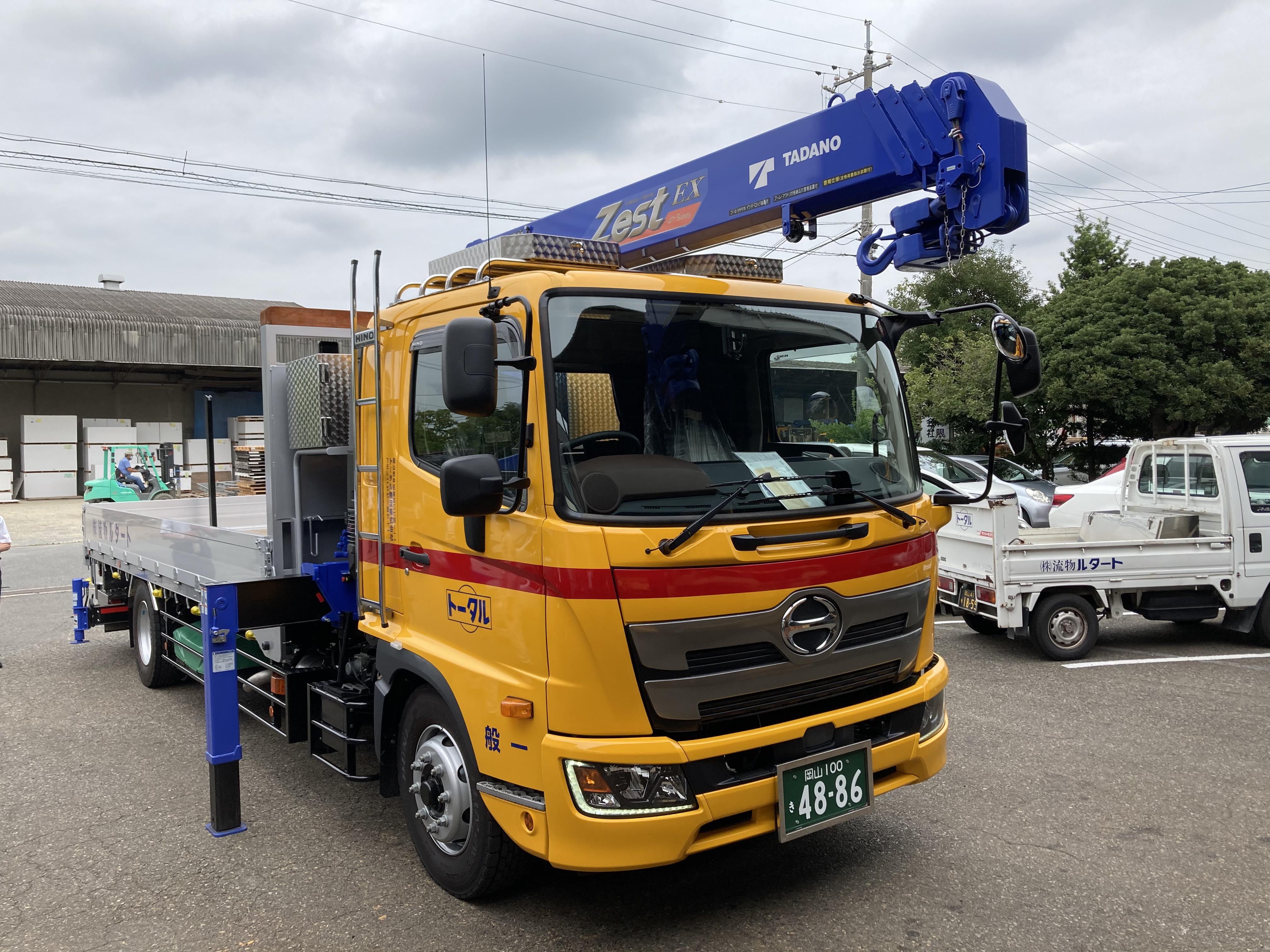

6ｔユニック車　納車

本日、９月１６日大安吉日、6ｔユニック車が納車となりました。

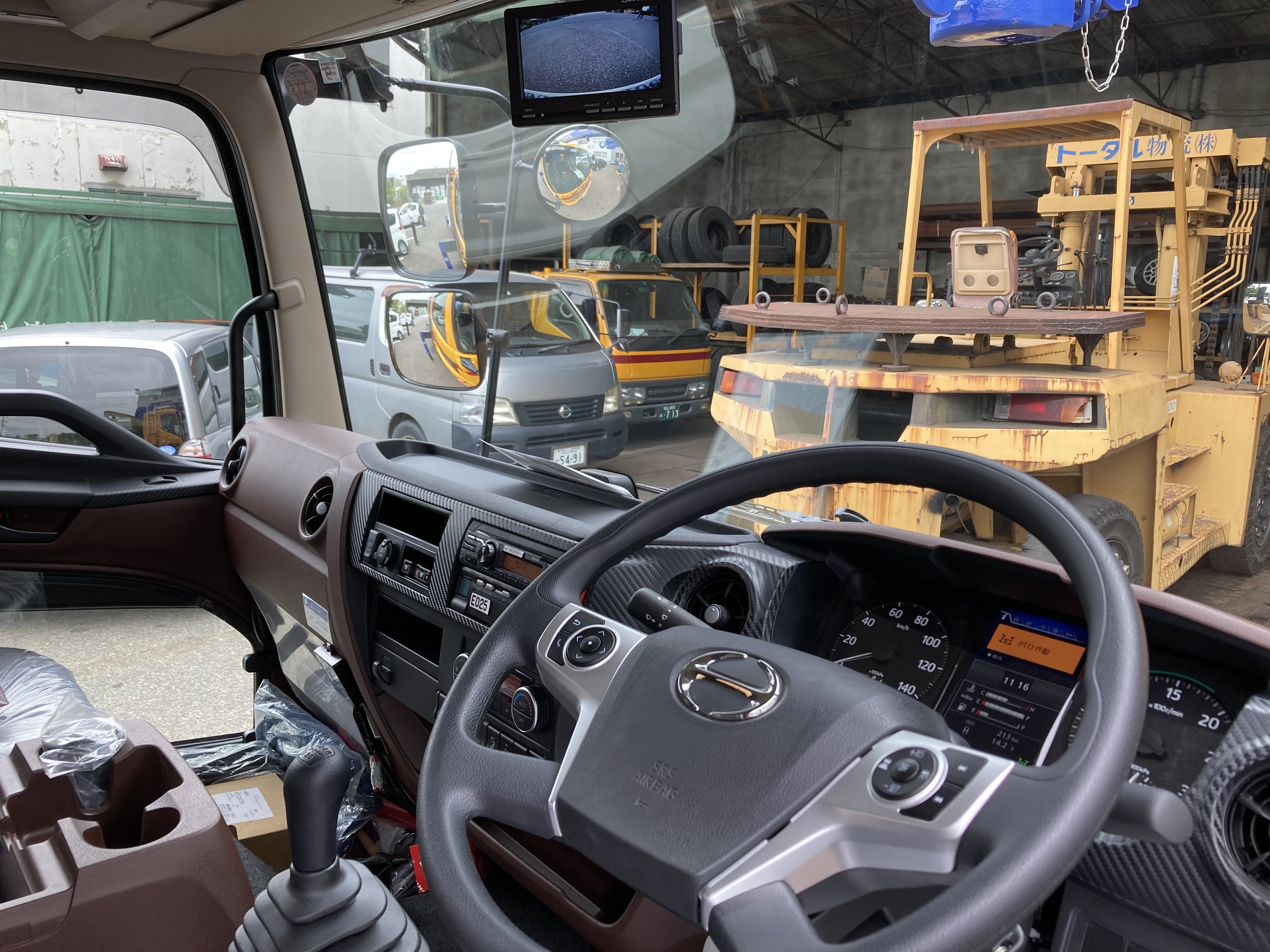

内装も落ち着いたツートンとなっています。
バックモニター、オートエアコン等も装備、また弊社のユニック車の特徴でもあるリアアウドリガーもオプション装備されています。
今後は様々なシーンで活躍してくれると思います。

施工事例　No.19（重量工事）射出成型機搬入工事

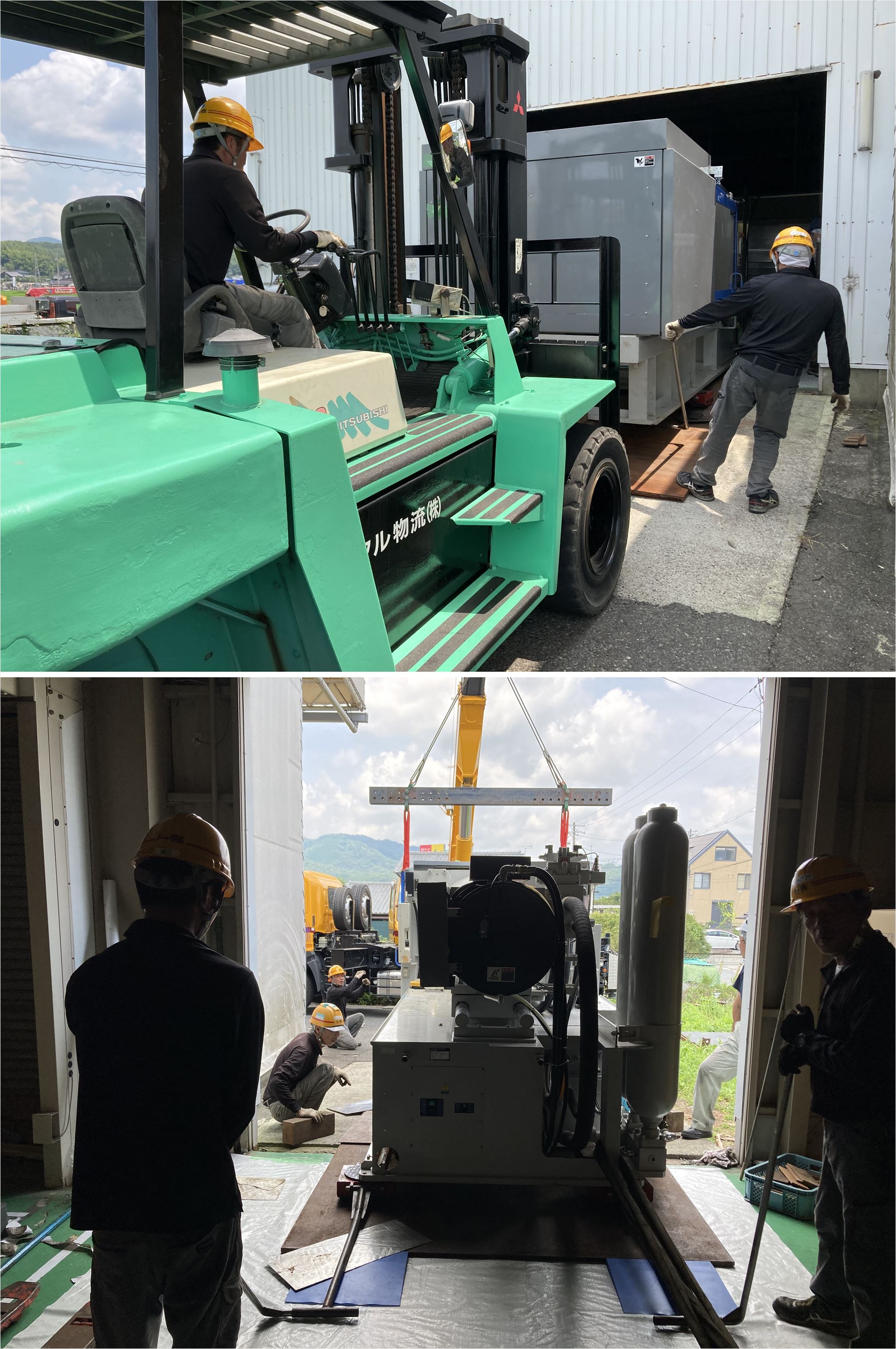

重量19ｔの成型機の搬入工事を承りました。

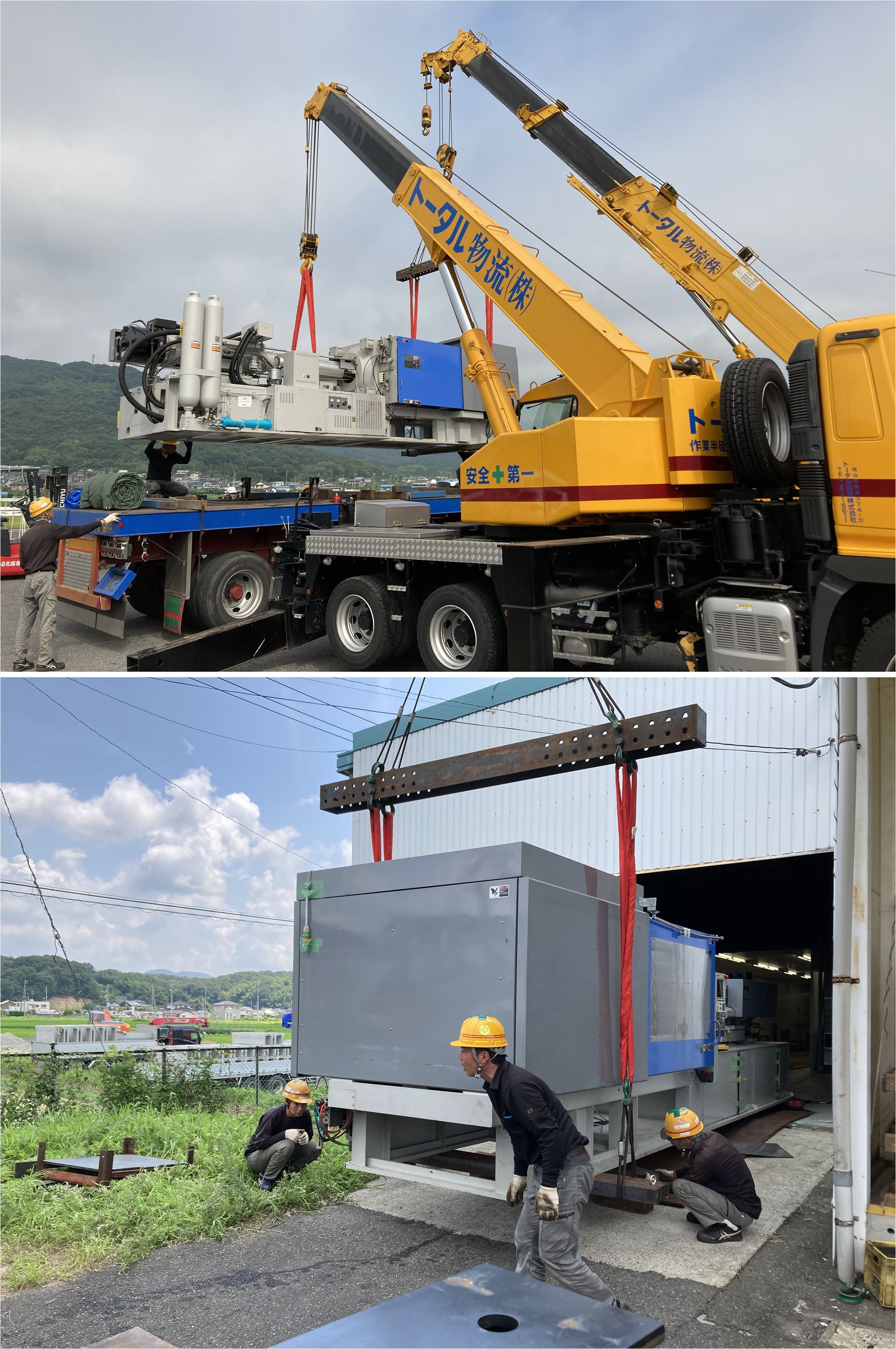

搬入場所に60ｔクレーンが設置できないのでクレーン２台を使用して相吊りで荷降し。
搬入口はスロープなので途中までクレーンを使用して屋内へ引き込み作業。
専用の吊り治具は弊社で作成しました。（強度確保の為、リブが入っています）
最終的にウインチと7ｔフォークリフトを使用して屋内に引き込み、設置しました。
トータル物流はいかなる条件でもお客様のニーズにお答えいたします。

施工事例　No.18（重量工事）射出成型機搬出工事

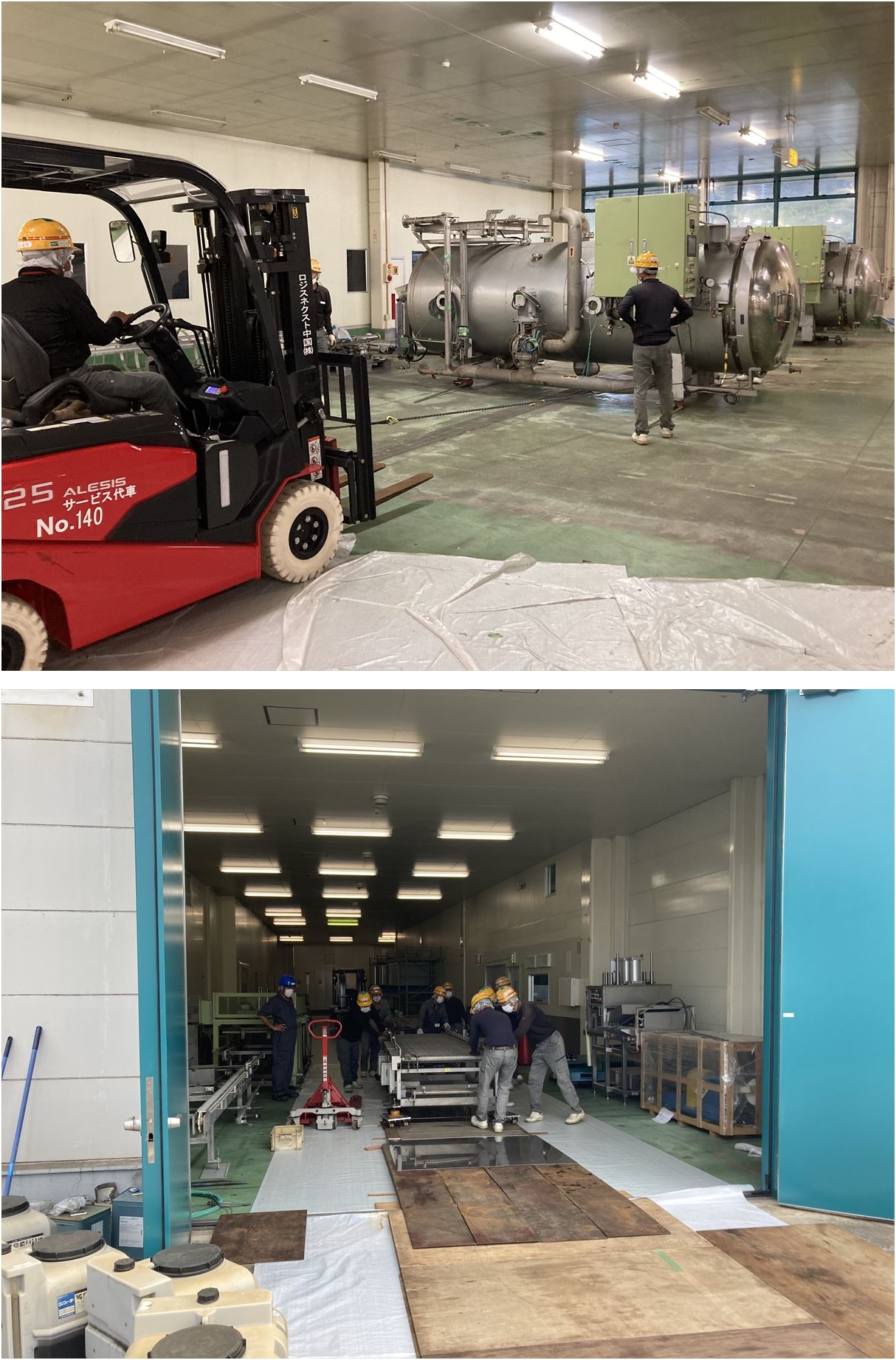

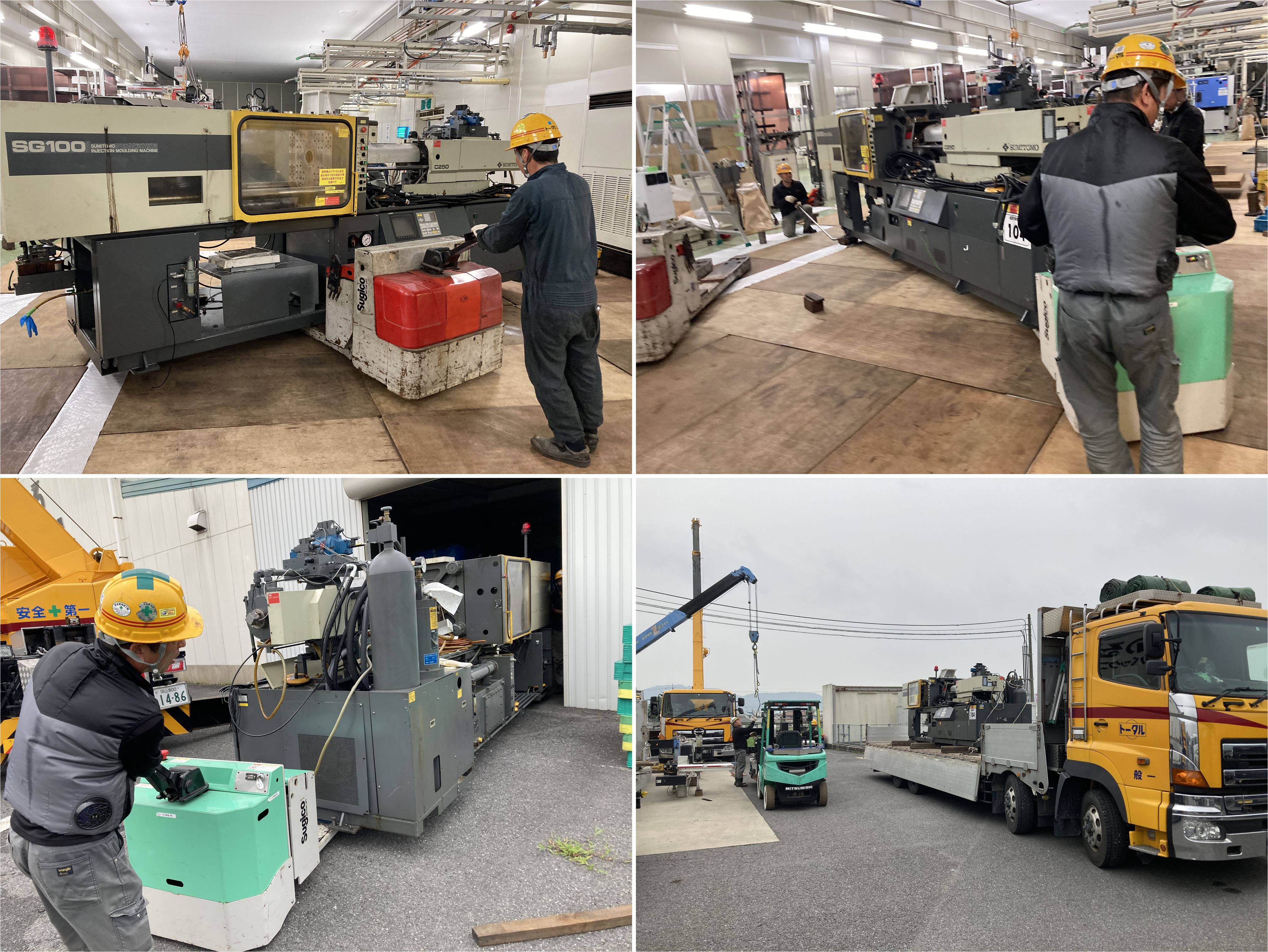

今回は重量約6ｔの成型機４台搬出・運搬およびレイアウト変更を承りました。

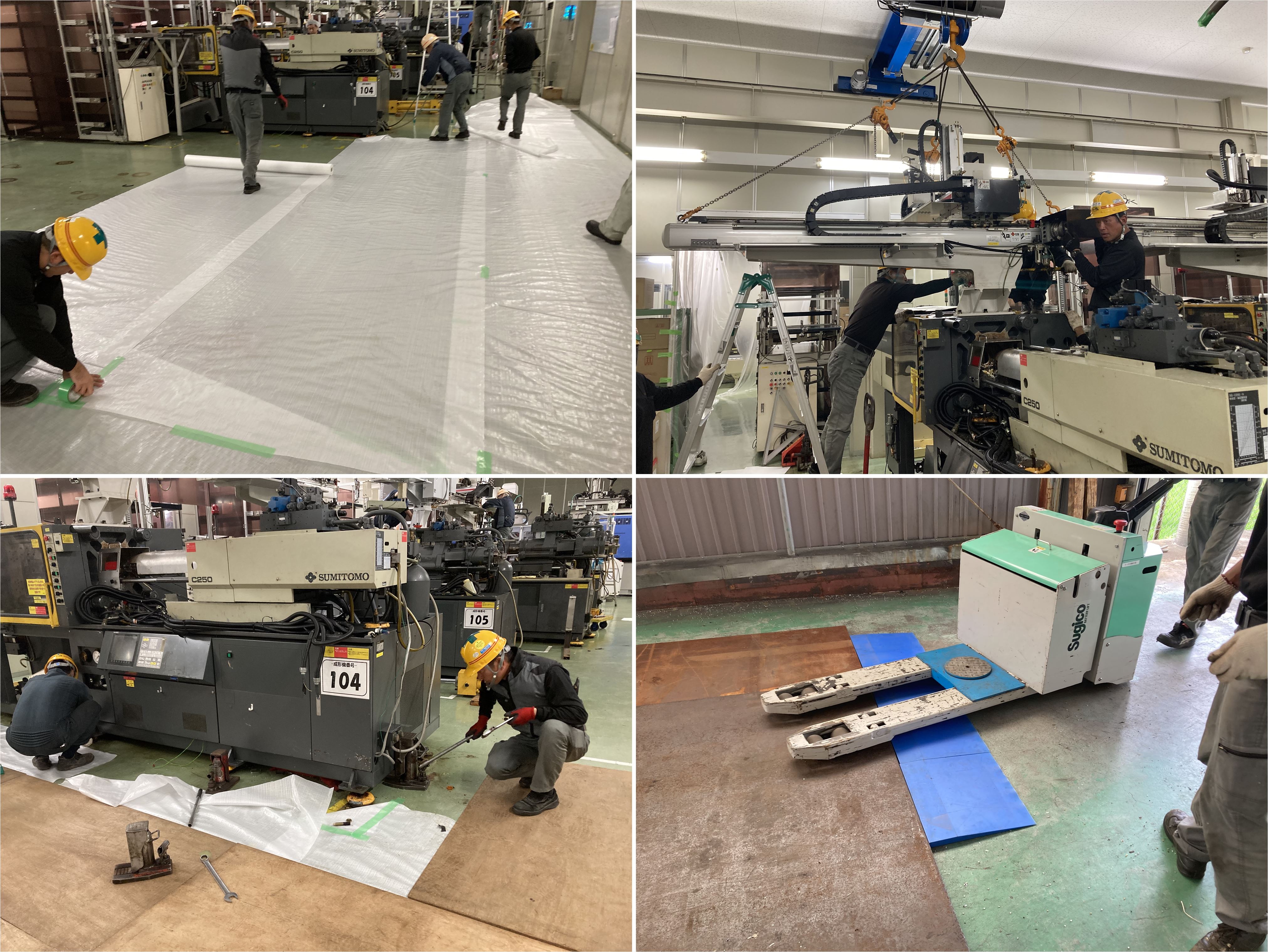

床面がリノリウム（ビニール製）なので養生をおこないます。
またピット上を通過する為、25ｍｍ厚の鉄板で養生をします。
成型機の高さをクリアする為に解体して、7ｔ自走式電動ハンドリフト等を使い
スムーズに搬出できました。
レイアウト変更も行い１日で作業を完了しました。

施工事例　No.17（重量工事）専用機搬入据付　その2

※前回の続き

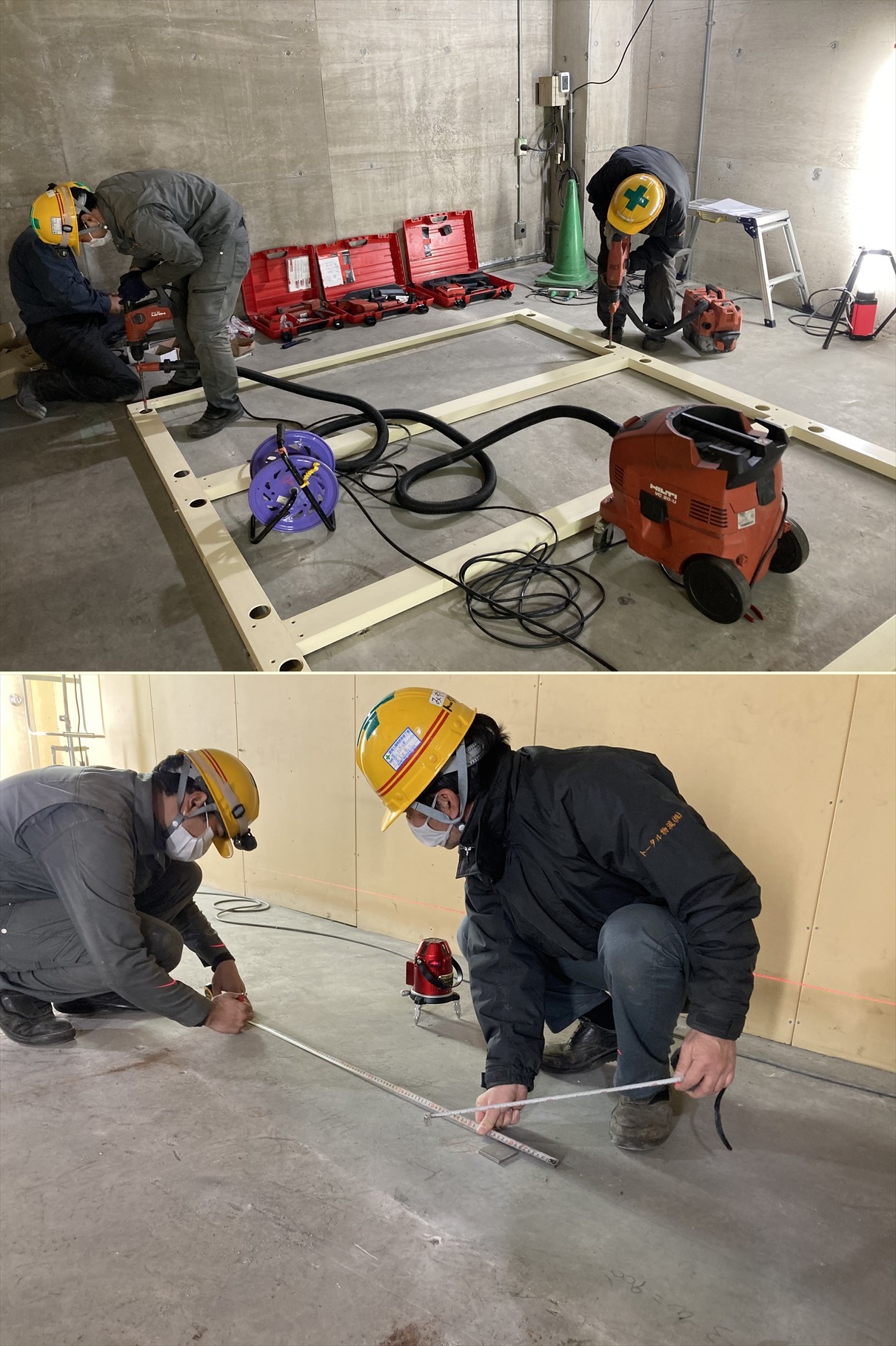

ジャッキダウン後、レーザー墨出機などを使い機械の芯出し作業を行います。
重さ6ｔの機械をｍｍ単位で調整するのは重量屋の腕の見せ所です。

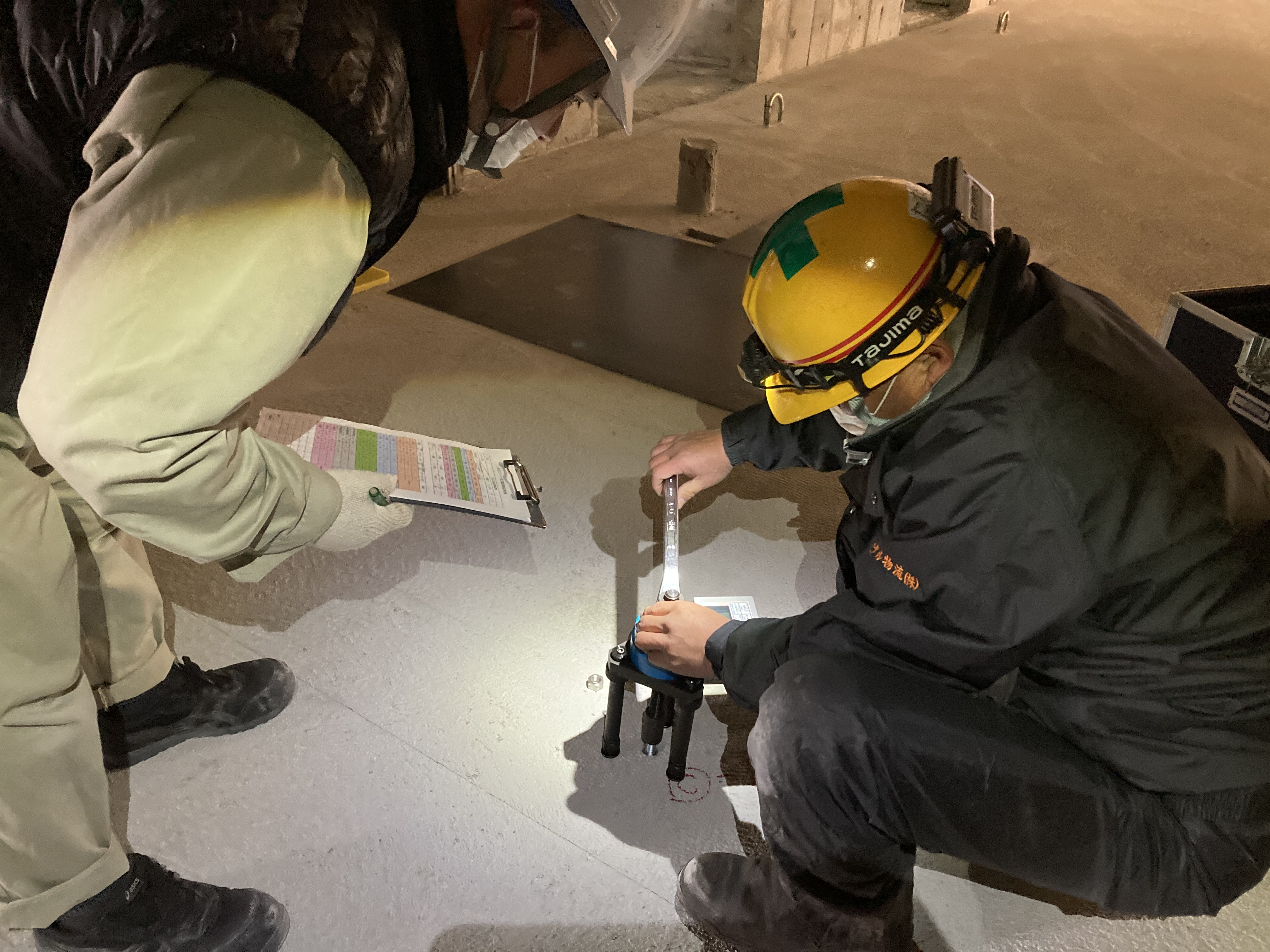

最後に第１種あと施工アンカー施工士によるアンカー施工を行い作業完了しました。

施工事例　No.17（重量工事）専用機搬入据付　その1

重さ6ｔの設備機械の運搬～搬入据付作業です。
今回は機械幅が拡大物輸送となった為、早朝に現場迄運搬しました。
まずステージを作成しクレーンで荷降ろし～引込み作業～
設置位置まで横引きを行い約5０㎝のジャッキダウン作業を行いました。
